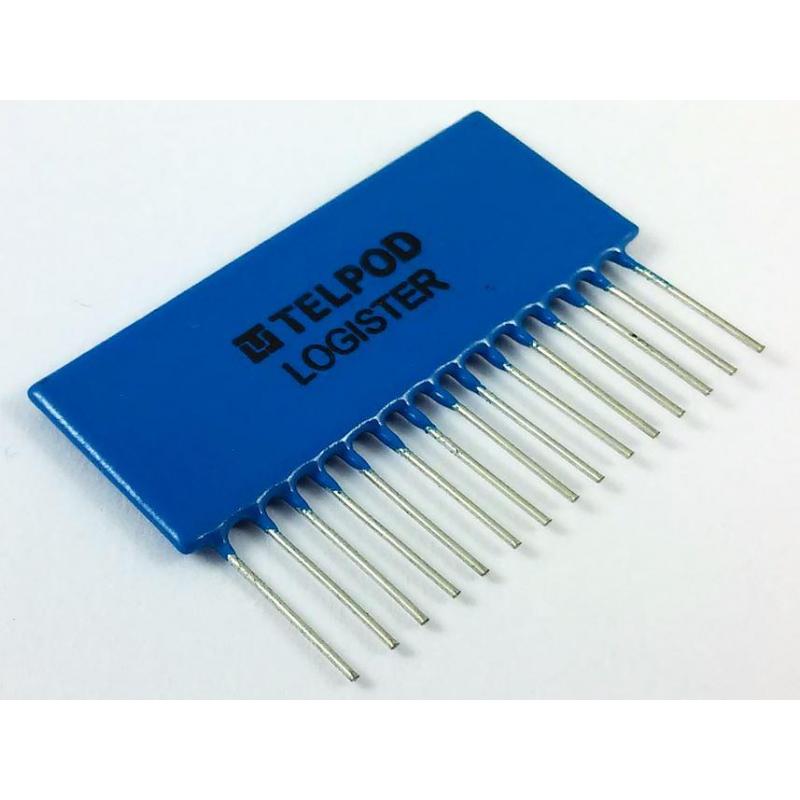

Telpod Układ scalony hybrydowy cyfrowy E100-28 H

Wzmacniacz wykonawczy małej mocy o wejściu OR i czterowejściowa bramka NOR o zwiększonej odporności dynamicznej na zakłócenia z "otwartym kolektorem". Układ jest przeznaczony do sterowania przekaźników, lampek, diod elektroluminesencyjnych itp. elementów, zasilanych napięciem do 30V. Wzmacniacz może sterować obciążeniami wymagającymi prądu do 25mA, jak również przy odpowiednim połączeniu z bramką NOR - prądów do 60mA. Układ może pracować przy obciążeniach indukcyjnych. Jest on wyposażony w dwuargumentowe wyjście spełniające funkcję sumy logicznej )OR), przy założeniu, że przepływ prądu w obciążeniu odpowiada 1 logicznej. Niezależnie od tych zastosowań bramka NOR może być wykorzystywana w budowie różnych układów kombinacyjnych i sekwencyjnych, przy czym bramka ta charakteryzuje się zwiększoną odpornością statyczną i dynamiczną na zakłócenia. Bramki tego typu są zalecane do pracy w układach logicznych szczególnie narażonych na zakłócenia elektryczne. Mogą pracować w układach zasilanych z zasilaczy niestabilizowanych. Obwód "otwartgo kolektora" umożliwia budowę bramek wielowejściowych.
